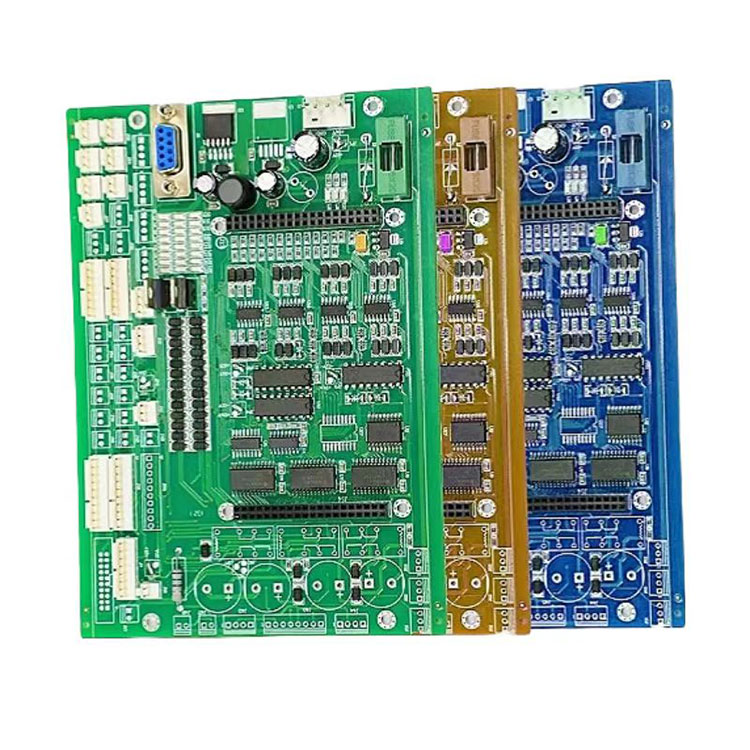

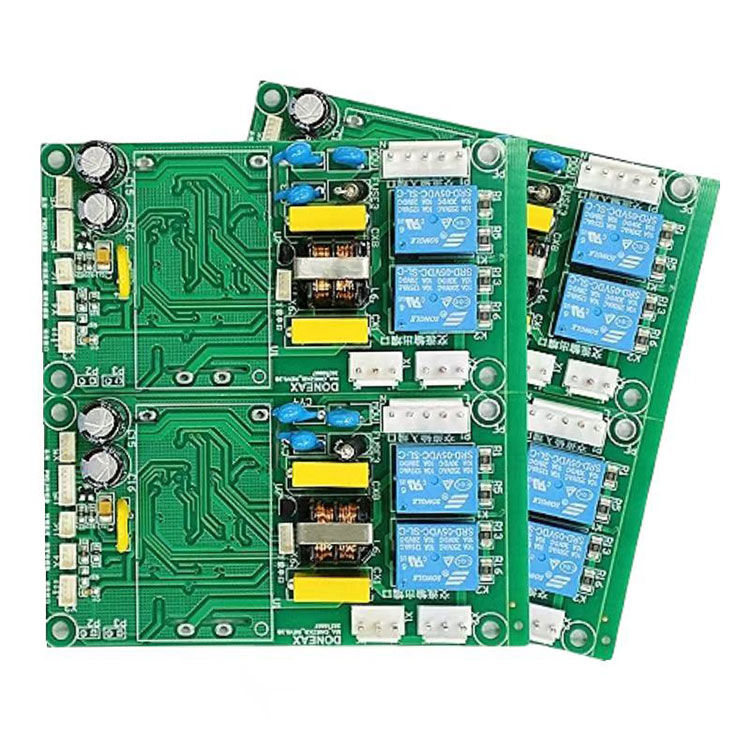

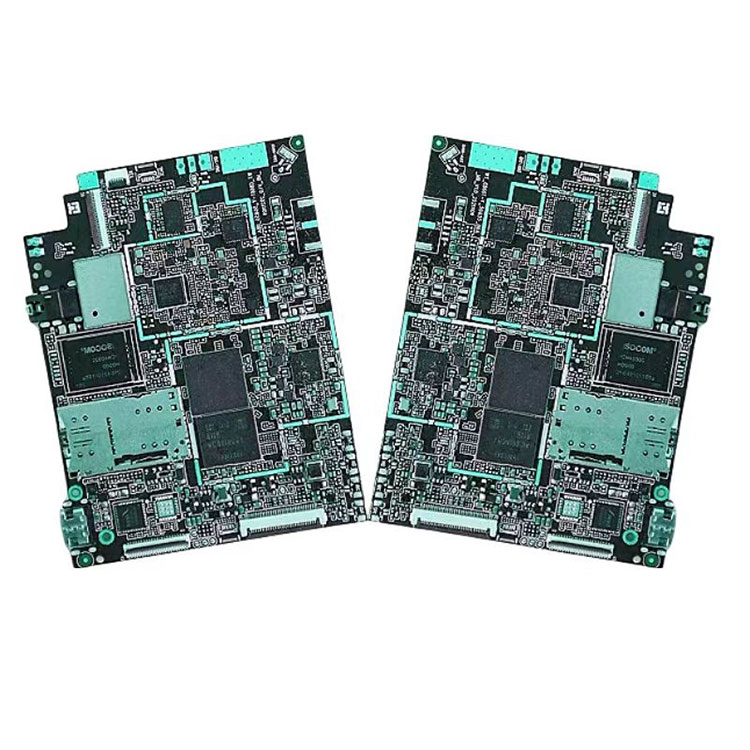

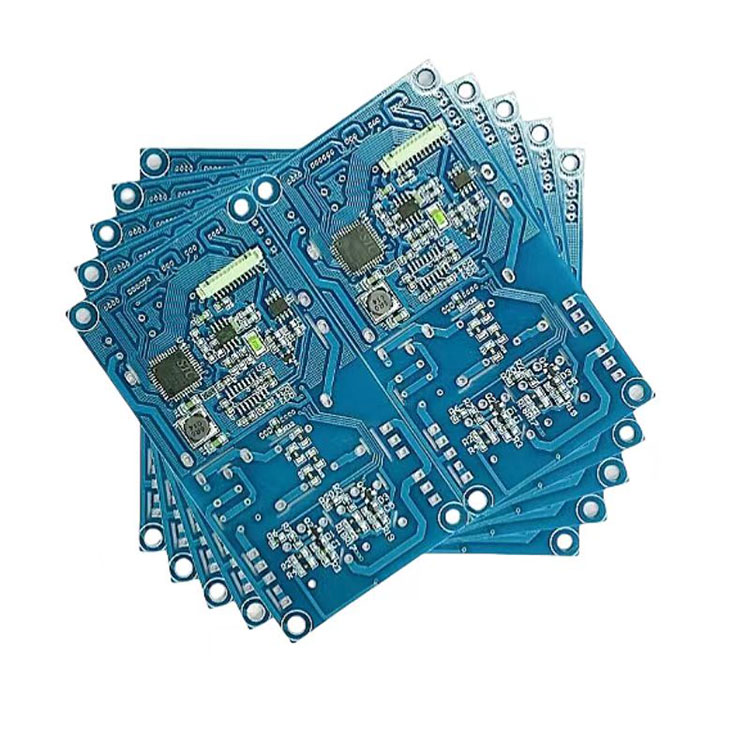

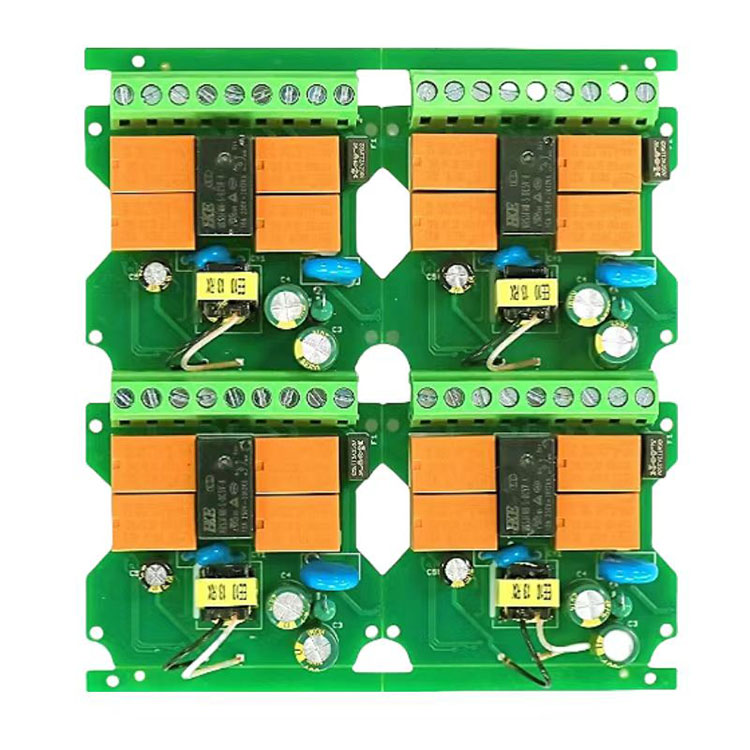

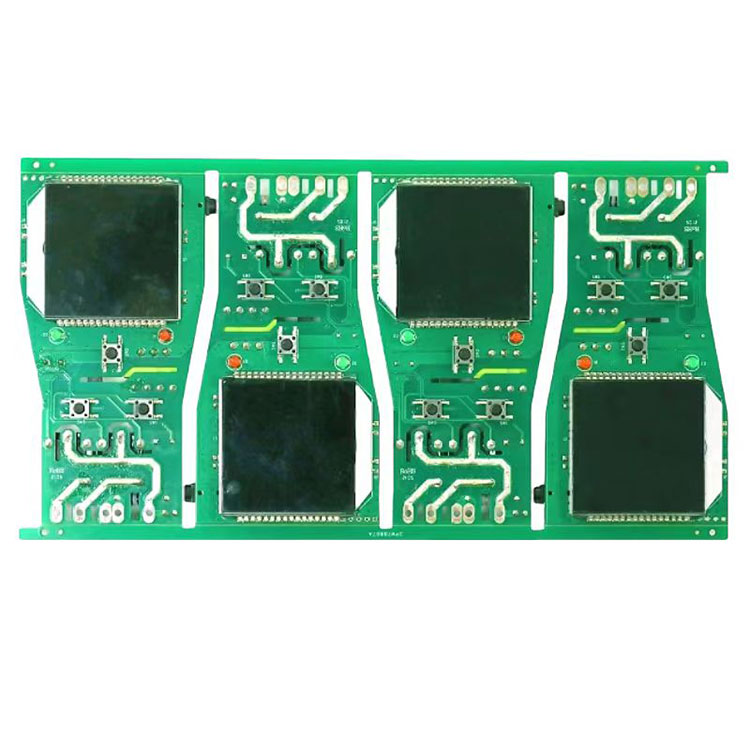

中国 9 層 PCB ボードは、信号ルーティング用の 10 層の導電性材料を備えた電子基板です。この 9 層 PCB 基板構造により、複雑な回路設計が可能になり、電子部品のより高密度な配置に対応できます。適切な電磁伝導性が必要なアプリケーションでは、10 層プリント基板を使用します。 9 層 PCB ボードの無料サンプル。
9 層 PCB ボードの標準的なスタックアップは、信号の完全性、配電、および接地のニーズのバランスを考慮した、考え抜かれた配置です。この安価な 9 層 PCB ボードは通常、信号層と電源/グランド層を交互に配置し、効率的な回路動作を確保し、ノイズや干渉などの問題を最小限に抑えます。9 層 PCB ボードの一般的な構成には、グランド層と電源層が点在する複数の信号層が含まれます。
基本情報:
アイテム: 9 層 PCB ボード
層数:9層
材質:FR-4、Cuベース、高TG FR-4、PTFE、ロジャース、テフロンなど。
板厚:0.20mm~8.00mm
最大サイズ: 600mmX1200mm
基板外形公差:+0.10mm
厚さ公差(t≥0.8mm): ±8%
厚さ公差(t<0.8mm): ±10%
絶縁層の厚さ: 0.075mm--5.00mm
最小ライン:0.075mm
最小スペース:0.075mm
外層銅の厚さ: 18um--350um
内層銅の厚さ: 17um--175um
穴あけ穴(機械式): 0.15mm--6.35mm
仕上げ穴(機械式): 0.10mm-6.30mm
インピーダンス制御公差:±10%
表面仕上げ/処理: HASL、ENIG、ケミカル、錫、フラッシュゴールド、OSP、ゴールドフィンガー
9 層 PCB ボードを設計する場合、考慮すべき重要なポイントは次のとおりです。
FR-4 ラミネートの厚さ: 6 ~ 8 層を超える PCB の場合、標準の 1.6 mm よりも薄い FR-4 ラミネート (通常は 0.8 ~ 1.2 mm) が推奨されます。これは、電子機器に取り付けるための基板全体の厚さを管理するのに役立ちます。
高周波用の材料: 高周波用途では、標準の FR-4 とは異なる、誘電率 (Dk) の低い材料を使用する必要があります。これらの材料は、高周波での信号の完全性を向上させます。
ガラス転移温度 (Tg): 特に鉛フリーはんだ付けや高信頼性アプリケーションの場合、Tg は 170°C 以上である必要があります。これにより、材料が劣化することなく高温に耐えることが保証されます。
ガラス織りスタイル: ラミネートに緻密な織りのガラス スタイルを使用すると、より均一な誘電特性が保証されます。これは、特に高速アプリケーションにおける一貫した電気的性能にとって重要です。
