紅信達通信PCBA工場へようこそ!通信PCBAを大量に販売しました。 PCBA の頭字語は、プリント基板アセンブリを指します。通信 PCBA の製造プロセスには、主にコンポーネントの配置、はんだ付け、はんだ付け後処理、および機能テストが含まれます。電子製品の品質を保証するには、効果的な運用と管理が不可欠です。
高品質の通信 PCBA (プリント基板アセンブリ) は、エレクトロニクス製造プロセスの最終かつ重要な段階です。これには、回路基板自体だけでなく、その上に注意深くはんだ付けされるすべての電子部品も含まれます。中国の通信 PCBA は電子機器製造の頂点を表しており、最終製品として顧客に納品される前に、各ユニットが厳格な業界基準を満たしていることを確認するために厳格な品質管理措置が実施されます。電子メールでご連絡いただければ、通信 PCBA の価格リストを提供します。

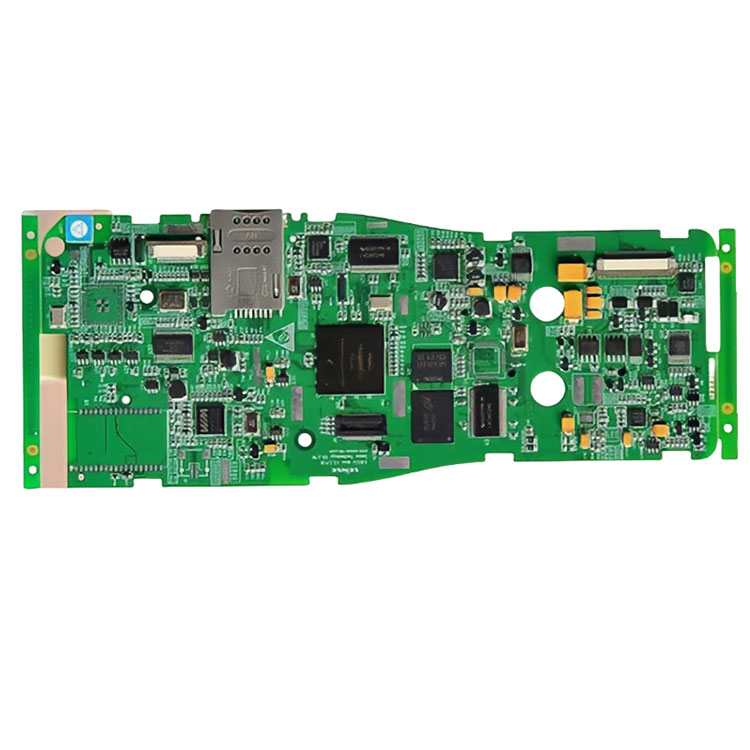

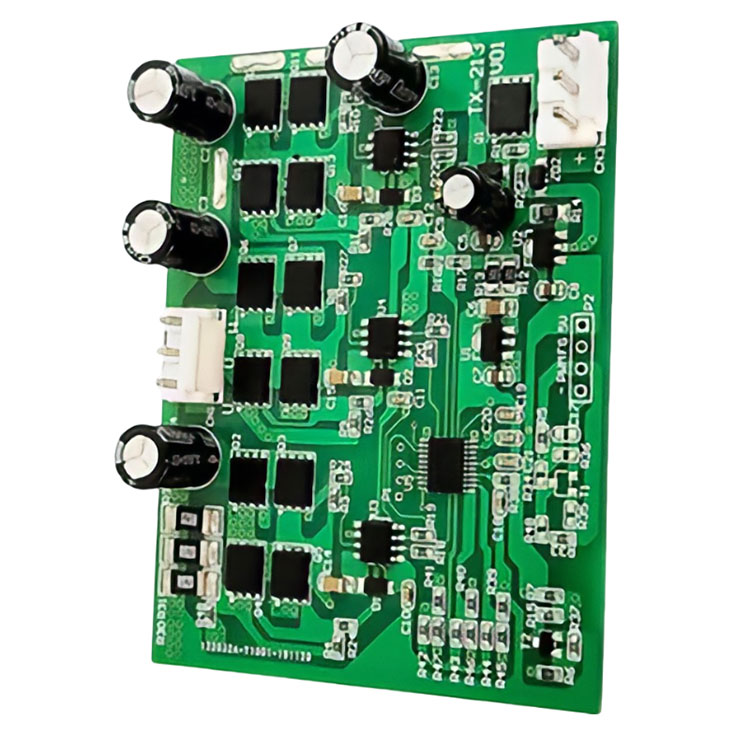

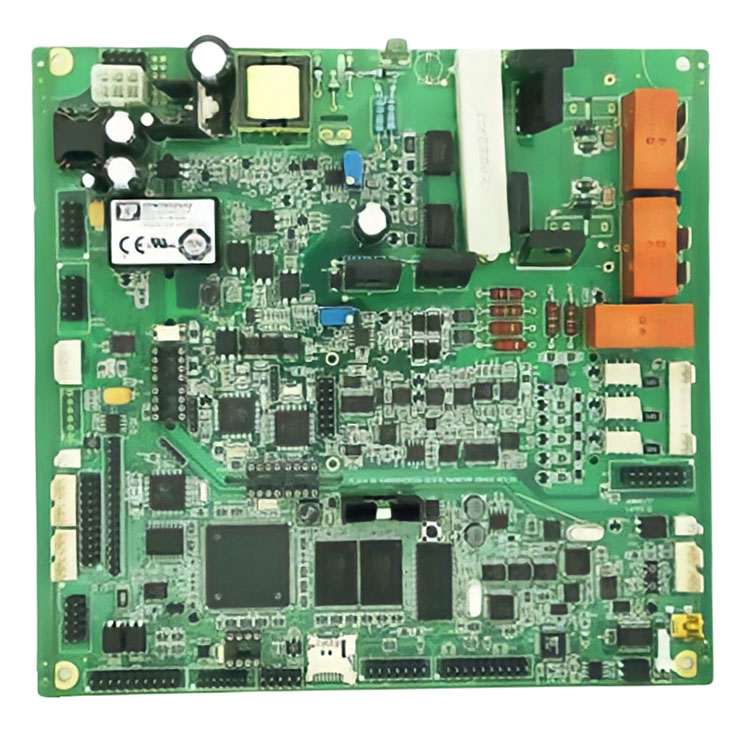

品名：通信PCBA
はんだマスクの色: 青、緑、赤、黒、白など
表面仕上げ:HASL\OSP\イマージョンゴールド
証明書: ISO9001/ISO14001/CE/RoHS
最大基板サイズ:640mm*1100mm
PCBAテストサービス：Aoi、Ict、X線、フライングプローブテスト
PCBAパッケージ:静的パッケージ、耐衝撃パッケージ、落下防止
製品用途:家電/家電/医療機器
PCB シルクスクリーン色:黒、白、黄色
輸送パッケージ:カスタマイズされた、ESDバッグ/真空包装+バブルバッグ、
仕様:カスタムHDI PCBA
PCB と通信 PCBA の主な違いは、PCB が実装されていない基板であるのに対し、通信 PCBA はベア ボードとその統合コンポーネントの両方を包含するという事実にあります。さらに、PCB は通常、エッチングやフライス加工などのサブトラクティブ プロセスを通じて製造されますが、PCBA コンポーネントの組み立ては手動挿入または自動表面実装技術 (SMT) によって実現されます。
