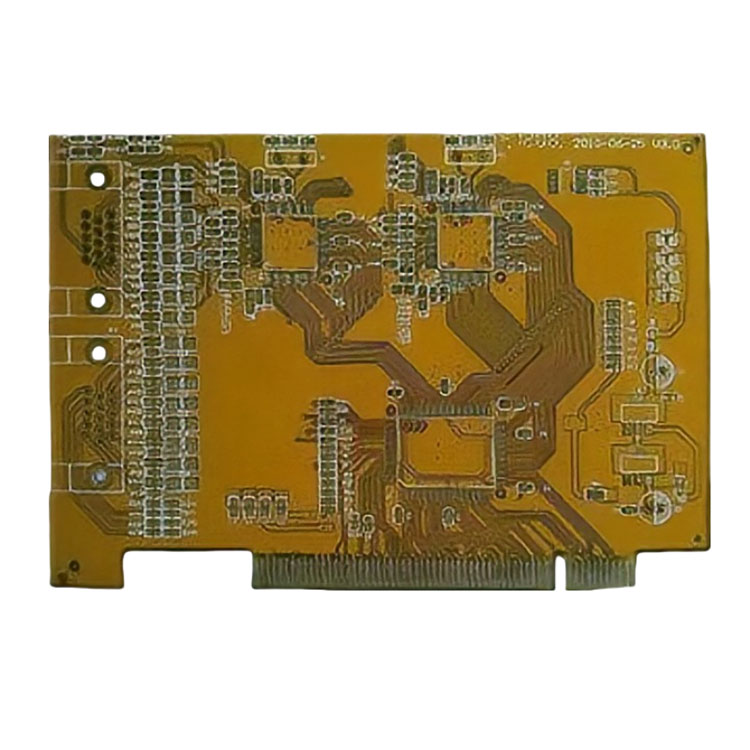

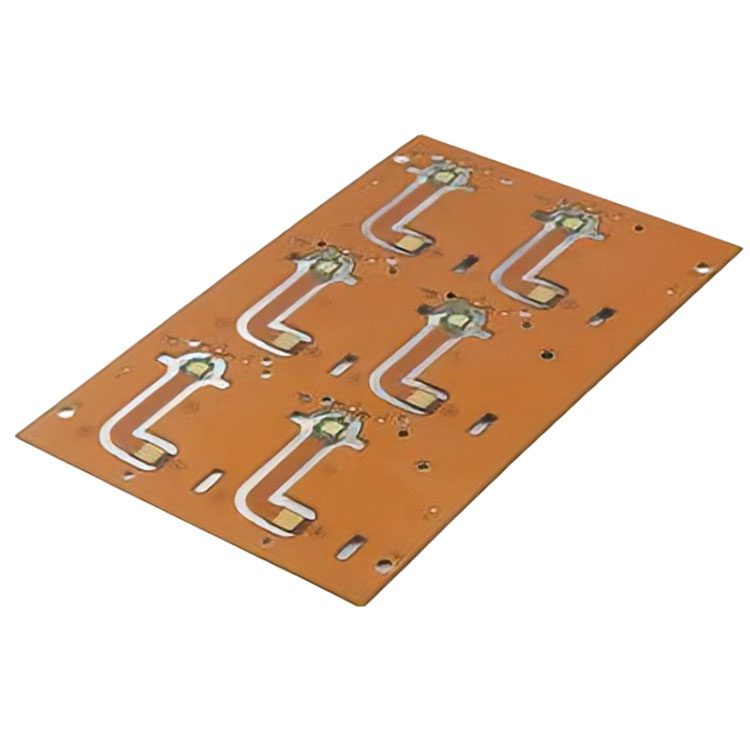

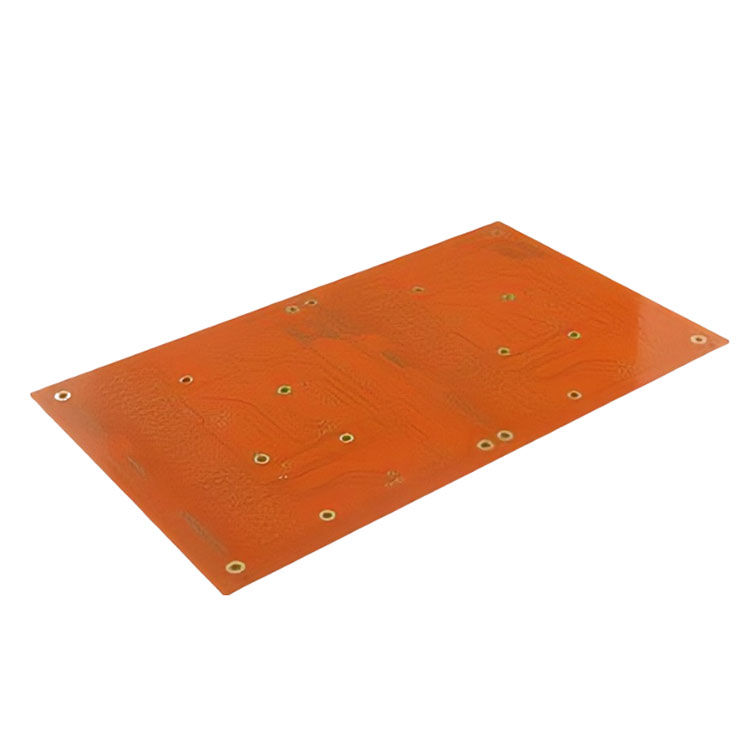

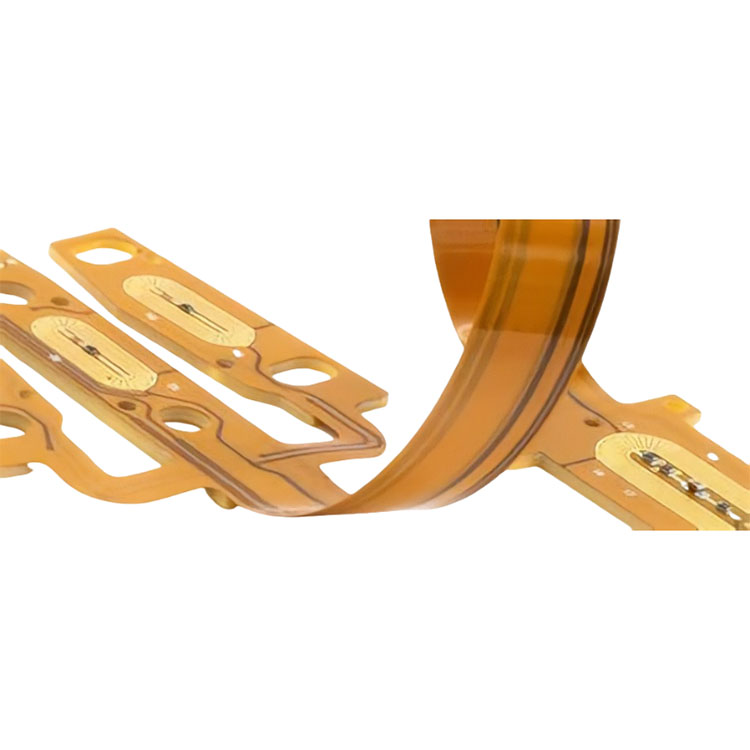

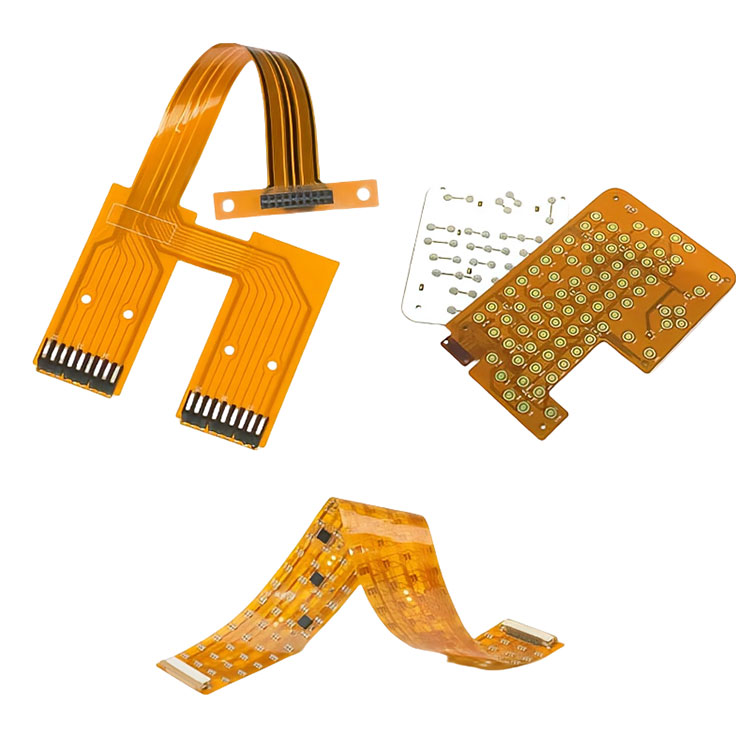

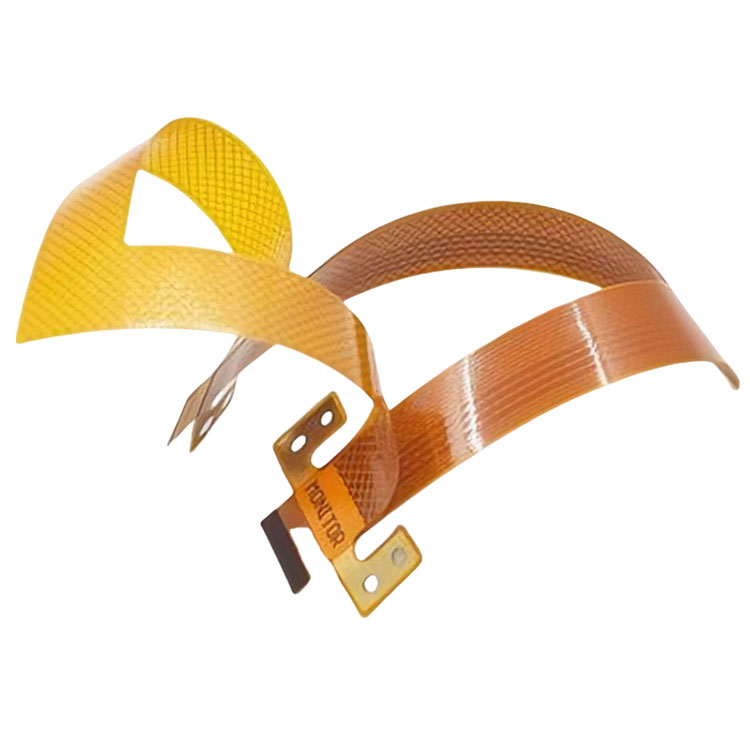

「ソフトボード」と呼ばれるFPCフレキシブル回路基板は、業界では一般にFPCとして知られています。当社は30年の中国FPCフレキシブル回路基板の生産経験を持つ会社であり、技術の研究開発と革新に取り組んできました。古い工場サービス。この先進的なFPCフレキシブル基板は、フレキシブルな絶縁基板(主にポリイミドやポリエステルフィルム)を使用したプリント基板であり、硬質プリント基板にはない多くの利点を持っています。
柔らかい最新のFPCフレキシブル基板は特殊用途向けに設計・製造されており、FPCが示す優れた性能と大規模生産による急速なコスト削減により、従来のワイヤーハーネスからFPCフレキシブル基板への置き換えが大幅に加速しています。公開情報によると、国内外の多くの企業もこの安価な FPC フレキシブル基板を採用し始めています。
基本情報:
品名: FPCフレキシブル回路基板
最大板厚:6.0mm
最小板厚:0.25mm
内層銅の厚さ: 1/3~4oz
外側の銅の厚さ: 1/3 ~6oz
最小貫通穴:0.15mm
分。止まり穴 (レーザードリル加工):0.05mm
最小埋込穴:0.1mm
スルーホールめっきアスペクト比能力:16:1
メッキ充填穴アスペクト比能力: 1:1
最小線幅/内層間隔:50/50μm
外層の最小線幅/線間隔:50/50μm
最小BGAパッド:0.2mm
最小BGAピッチ(中心):0.40mm
インピーダンス制御精度:±10%
メッキ穴埋めディンプル≤:10um
最大パッチワークサイズ(量産):610mm*720mm
利点:FPC フレキシブル回路基板は、優れた放熱性、はんだ付け性、組み立ての容易さだけでなく、全体的なコストも削減します。柔らかい素材と硬い素材を組み合わせた設計により、フレキシブル基板のわずかに低い耐荷重能力も部分的に補われます。
