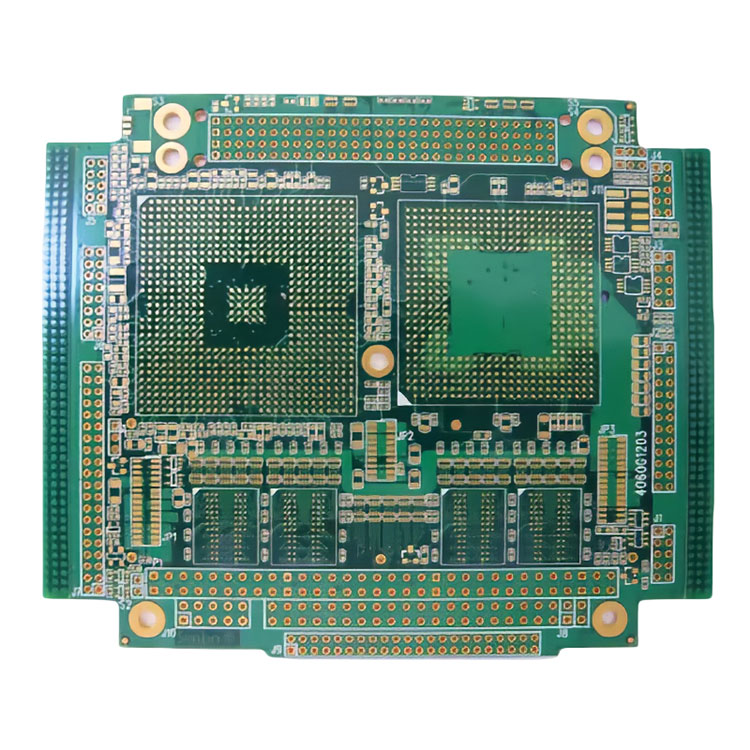

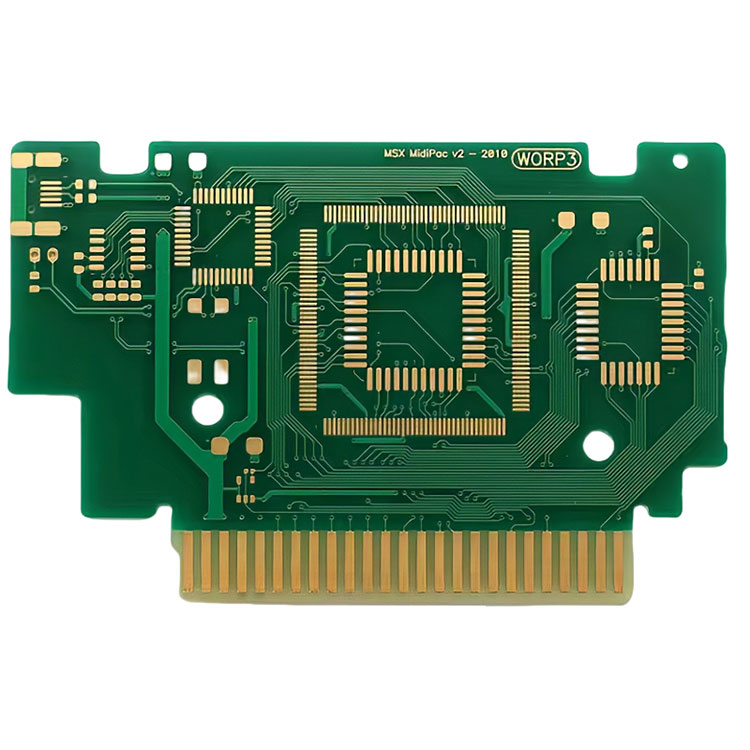

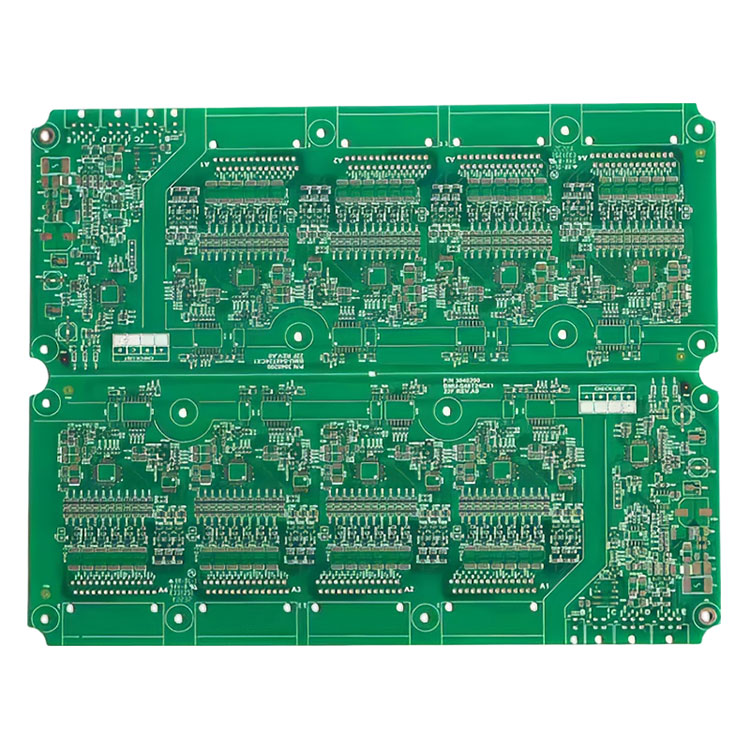

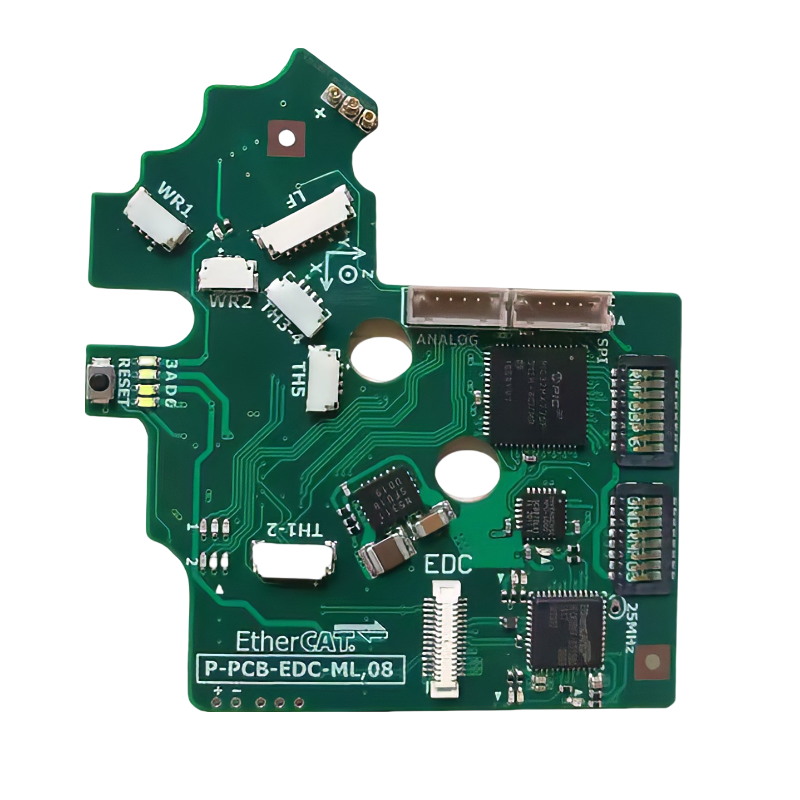

中国の 10 層 HDI PCB を調べてみましょう。 HDI (高密度インターコネクタ) は、Microvia テクノロジーを使用して製造される回路基板の一種です。 10 層の HDI PCB 構成は、基板内に相互接続された回路の 10 層があり、各層が微細穴を通じてリンクされていることを示します。このカスタマイズされた 10 層 HDI PCB は、コンパクトなサイズ、軽量構造、および高速信号伝送機能が特徴です。
10 層 HDI PCB ブラインド埋め込みホール ボードの主な特徴は、その高密度と精度です。回路基板製造における新興技術として、10 層の HDI PCB ブラインド埋め込みホール基板を購入してください。その卓越したパフォーマンスと幅広い用途により、電子製造業界の技術革新を推進しています。 HDI PCB 市場の卸売 10 層。
基本情報：
商品名: 10 層の HDI PCB
銅の厚さ:0.5-3オンス
サプライヤーの種類: 回路基板アセンブリのメーカー
レイヤー:1-16
通常の板厚:0.8/1.0/1.2/1.5/1.6/2.0mm
アセンブリタイプ:FR4、FPC、リジッドフレックスPCB、メタルベースPCB
組立仕様：最小サイズL50*W50mm。最大サイズ: L510*460mm
アセンブリの厚さ 最小厚さ: 0.2mm;最大厚さ: 3.0mm
最小デバイス精度:+/-0.04mm
最小設置面積:0.3mm
容量:SMT 500W ポイント/日;THT 30W ポイント/日
証明書:ROHS/ISO9001
10 層の HDI PCB を利用すると、次のような利点があります。
回路密度の向上
強化されたシグナルインテグリティ
体温調節の改善
より優れたEMCパフォーマンス
サイズと重量の減少
信頼性の向上
設計仕様への準拠の簡素化
干渉レベルの低下
製造監視の改善
