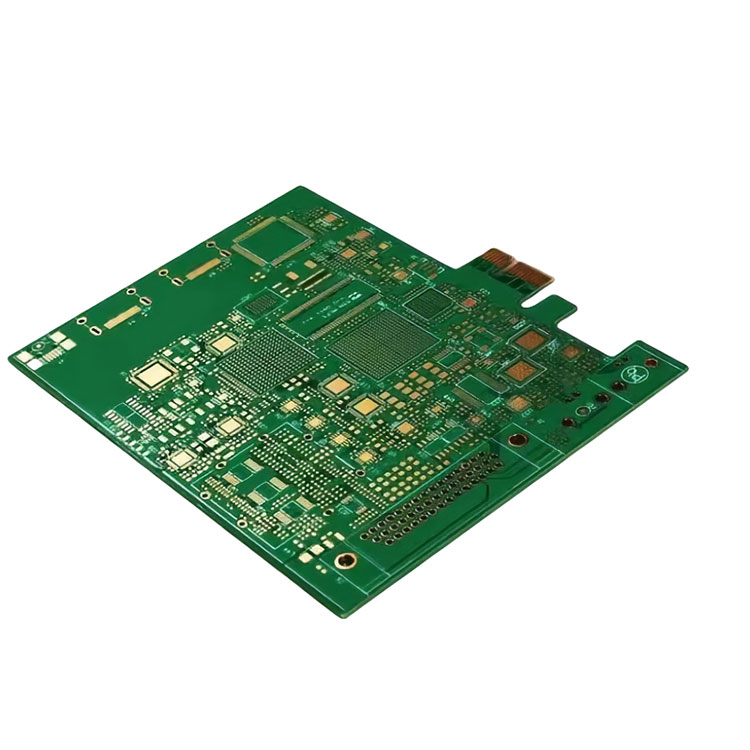

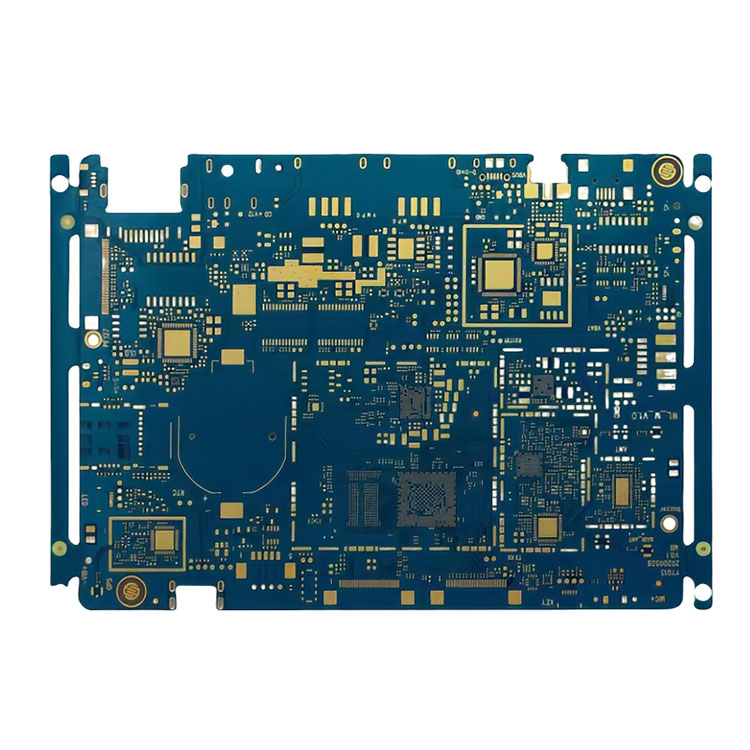

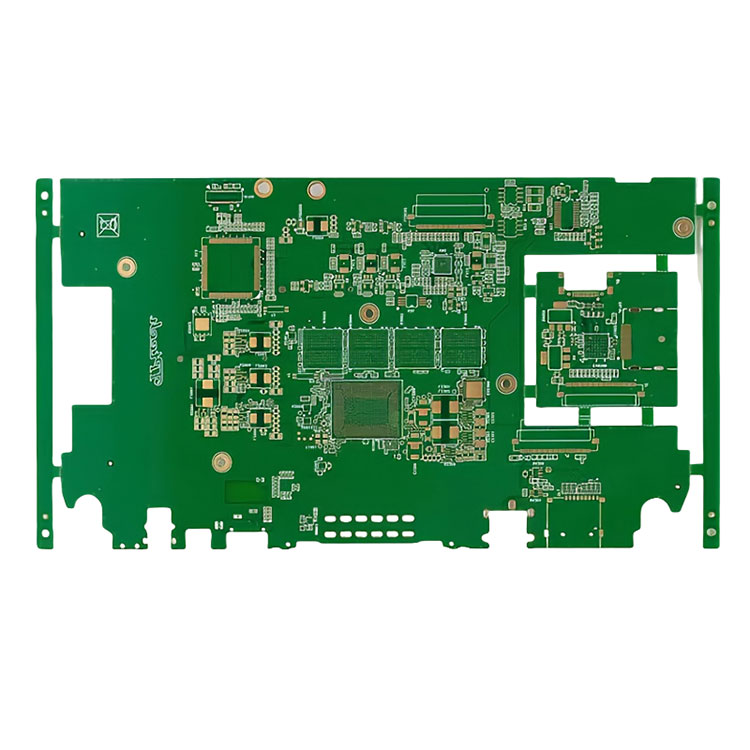

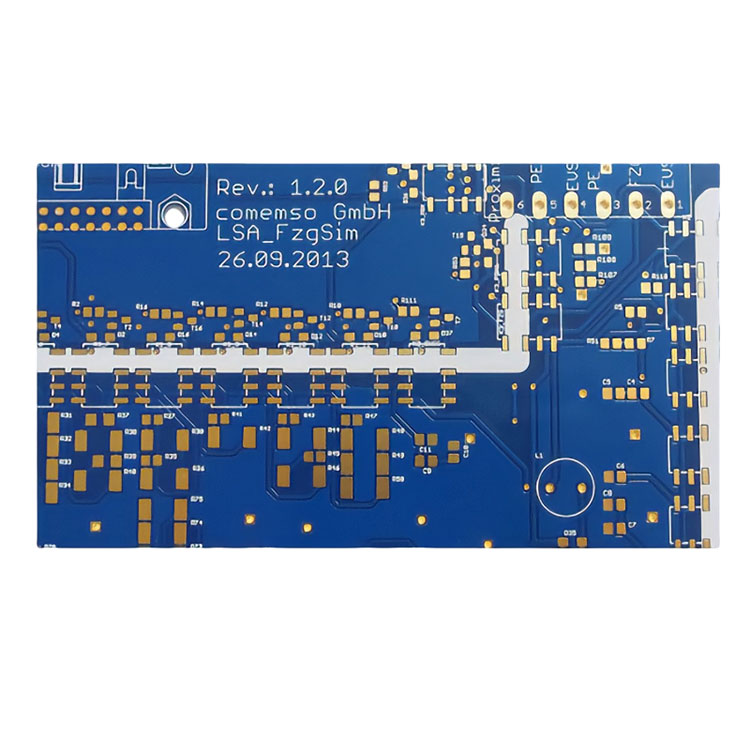

深セン宏信達協力はHDI PCB（高密度相互接続PCB）を卸売り提供しています。HDI PCBは、マイクロブラインドおよび埋め込みホール技術によって達成される、より高いライン分布密度を備えた回路基板の一種です。これには内層と外層が含まれ、穴とメタライゼーションを使用して内層を接続します。先進的な HDI PCB は、高密度電子製品の発展が続くにつれて、回路基板の需要が増加しています。 PCB 密度を高める最も効果的な方法は、スルーホールの数を減らし、この要件を満たすように止まり穴と埋め込み穴を正確に設定して、HDI PCB ボードを作成することです。
高密度相互接続 HDI PCB は、PCBA 処理において最も急速に開発されているテクノロジの 1 つです。当社は高品質の HDI PCB を提供します。従来の PCBA 回路基板よりも回路密度が高いため、カスタマイズされた HDI PCB が受け入れられ、より小さなスルーホール、キャプチャ パッド、およびより高い接続パッド密度を含めることができます。
商品名: HDI PCB
難燃性：V0
機械的剛体：剛体
加工技術：電解箔
基材：アルミニウム
絶縁材：金属複合材料
ソルダーマスク色：赤、青、紫、緑、黒、白
品質保証：UL、ISO9001、100% E-Test、Aoi、RoHS
MOQ：MOQなし、1PCSは大丈夫です
輸送パッケージ：真空包装、発泡保護、カートン包装
仕様：ブラインド＆埋め込みビア/樹脂プラグビア/ゴールドフィンガー
レーザー穴の加工は難しく、プレス回数も多く、プレス材料も多様です。主な品質問題は、プレスの平坦度、露光プレート（成層現象）、レーザー穴のオフセット、レーザー穴の形成不良、レーザー穴の銅メッキ不良、クラッシュ、ラインエッチング不良、ライン外のインピーダンスなどです。
