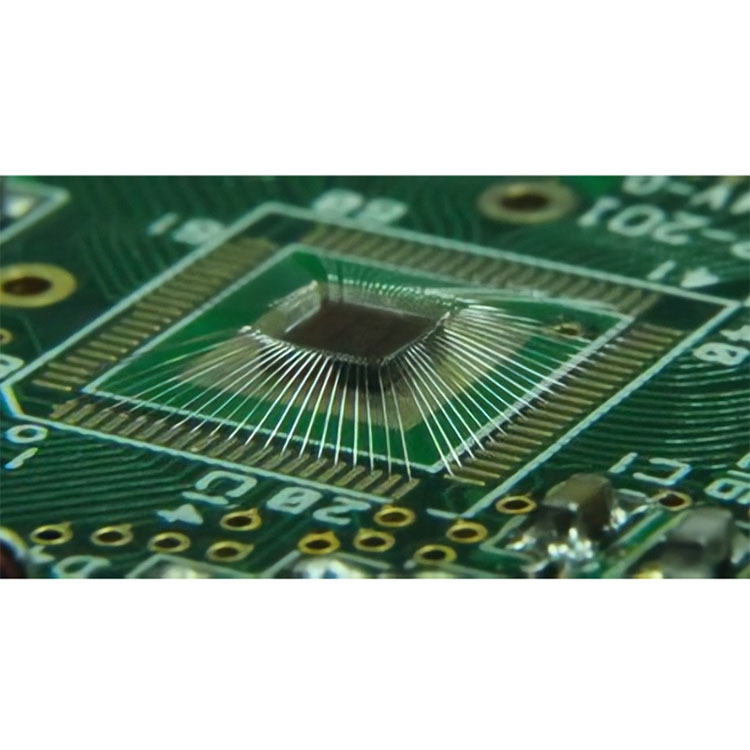

Honxinda は、お客様が検索する COB PCB サプライヤーです。COB (チップオンボード) PCB は、ベア半導体チップを回路基板に直接取り付ける集積回路パッケージング技術の一種です。この最新の COB PCB テクノロジは、従来の SMD (表面実装デバイス) アセンブリテクノロジと比較して多くの利点があるため、近年広く採用されるようになりました。このパッケージング方法は、コスト効率が高く、省スペース、軽量で、放熱性に優れています。消費電力を削減し、電子機器の全体的なパフォーマンスを向上させます。
中国 COB PCB はエレクトロニクス製造業界では成熟した技術であり、以前は主にローエンドの消費者向け製品に使用されていました。エレクトロニクス製品の発展に伴い、製品に COB プロセスを組み込むことを検討する企業が増えています。 COB PCB テクノロジは、モバイル デバイス、自動車エレクトロニクス、照明アプリケーションなどのさまざまな電子アプリケーションで推奨される選択肢となっています。当社はこの高品質の COB PCB テクノロジを提供しており、より多くのメールを受信しています。あなたのメールも受信できることを願っています。
商品名:COB PCB
銅の厚さ:1オンス
サプライヤーの種類:カスタマイズ PCBA
レイヤー数:1、2、4、6、最大22レイヤー
基板材質：FR-4、ガラスエポキシ、FR4 High Tg、Rohs準拠、アルミニウム、ロジャースなど
板厚:0.4~4.0mm
銅の重量:1/2オンス 1オンス 2オンス 3オンス
はんだマスク:緑、赤、白、黄、青、黒など
シルクスクリーン：白、黄、黒、またはネガなど
表面仕上げ: HASL、ニッケル、Imm ゴールド、Imm 錫、Imm シルバー、OSP など
COB PCB の利点には、熱放散が促進され、過熱関連の障害のリスクが軽減されるため、熱性能が向上することが含まれます。さらに、必要なコンポーネントを最小限に抑え、ワイヤの必要性を排除することでデバイスの信頼性が向上し、信号損失を低減しながら精度と信号の完全性が向上します。
