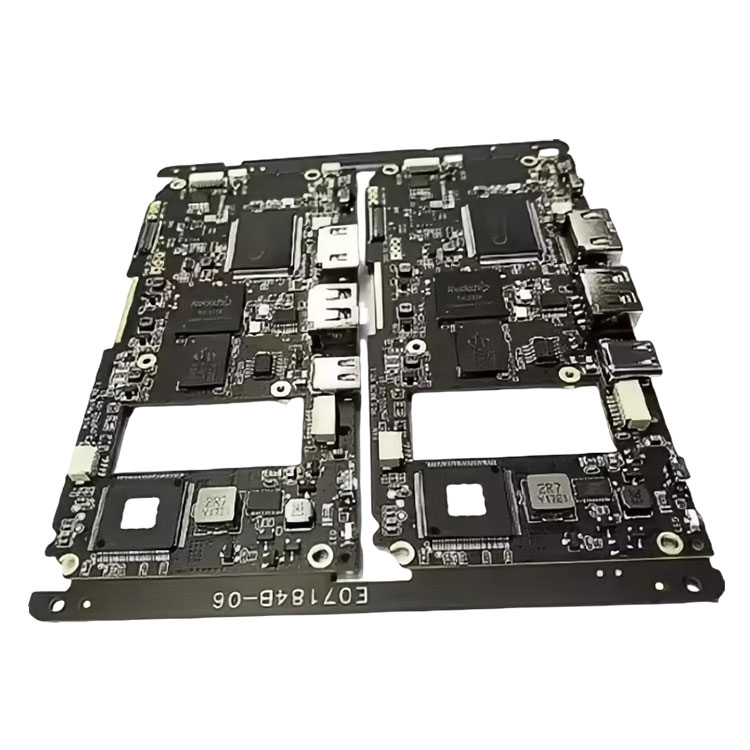

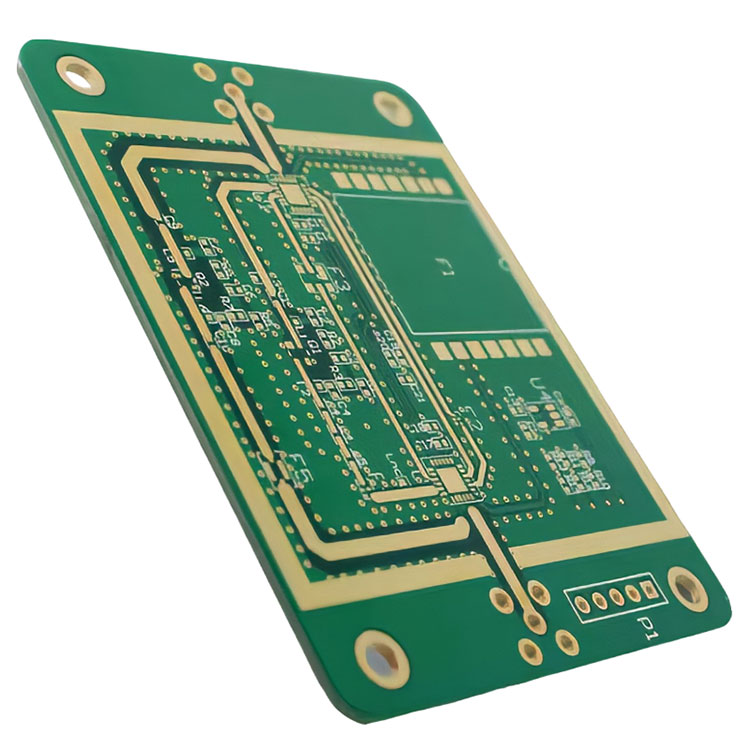

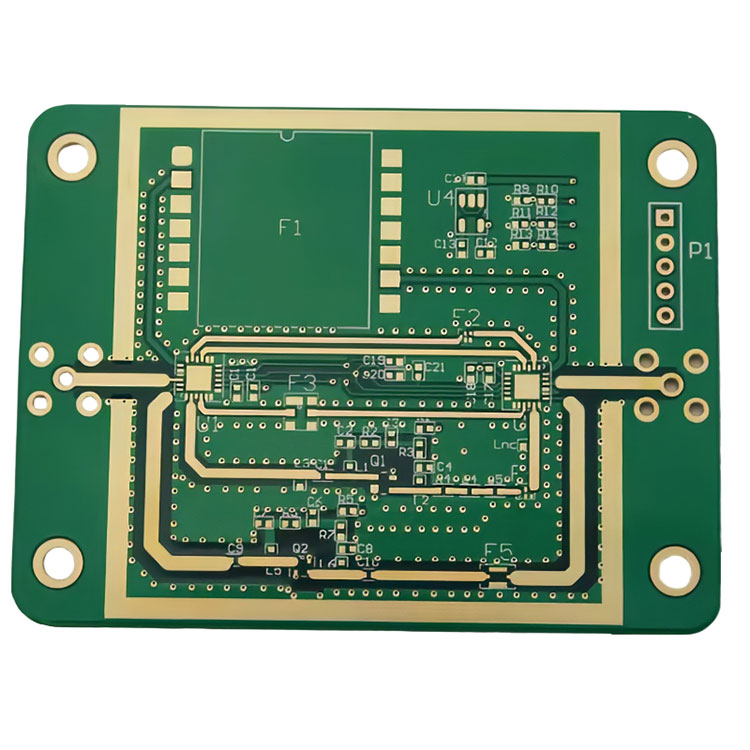

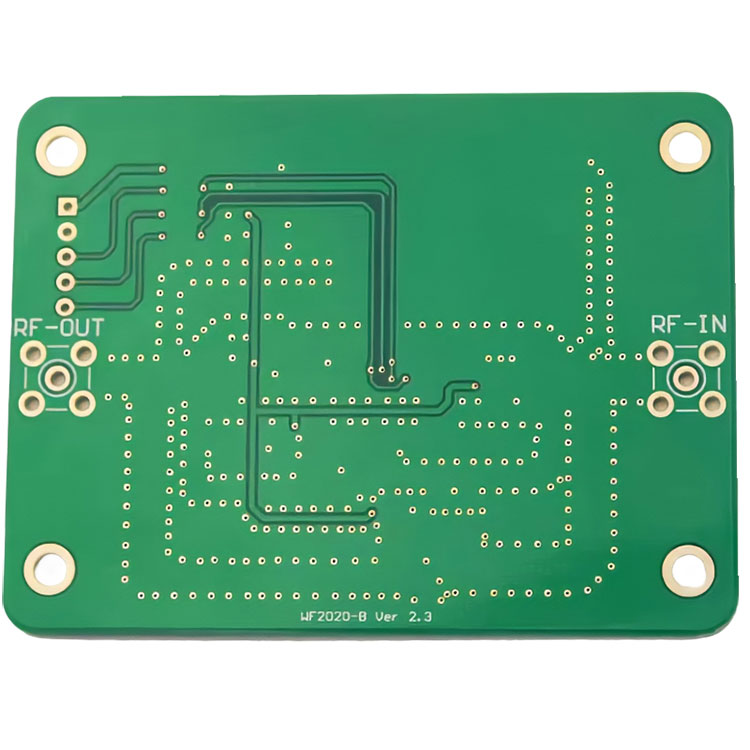

当社は中国の優れた多層レイヤー HDI PCB メーカーの 1 つです。多層層 HDI PCB は、従来の安価な多層層 HDI PCB の上に、より高密度のマイクロホールとマイクロトレースを組み込むことで、より高いレベルの回路統合を達成することを目指しています。通常、複雑な回路設計を可能にするために、マイクロビアを介して相互接続された複数の導電層で構成されます。 。
HDI 回路基板は、スタッキング方法とマイクロブラインドホール技術を使用して製造された多層レイヤ HDI PCB です。言い換えれば、電気めっきスルーホール (PTH) の有無にかかわらず、高品質の多層 HDI PCB が最初に従来の手法に従って得られ、その後、2 つの外側の層が細線とマイクロブラインドホールで構築されます。当社の技術革新は市場での競争力を高めています。Hongxinda は安価な多層層 HDI PCB を提供しています。この商品に関するお問い合わせをお待ちしております。
基本情報：
アイテム名: 多層レイヤー HDI PCB
分。穴サイズ: HDI用0.1mm(4mil) / 0.15mm(6mil)
分。線幅:0.075mm/0.075mm(3mil/3mil)
分。行間隔:0.003インチ
表面仕上げ:HASL/OSP/Ag/ENIG/ENEPIG/浸漬銀/錫
層数:2-32層
PCB テスト:フライング プローブおよび AOI (デフォルト)/フィクスチャ テスト
ベース、カバーフィルム、補強材の厚さ：0.5ミル、1.0ミル、2.0ミル、3.0ミル、4.0ミル、5.0ミル、6.0ミル、0.10um
BGAボールピッチ:1mm〜3mm(4mil〜12mil)
PCB 実装方法:SMT、スルーホール、混合、BGA
PCB アセンブリテスト: 外観検査 (デフォルト)、AOI、FCT、X-RAY
Hi-TG FR4 材質:Tg-130 Tg-140 Tg-160 Tg-170
多層レイヤー HDI PCB の 4 つの技術条件:
1. スルーホールの口径: ≤100μm;接続ディスク直径（穴リング直径）：≤250μm;
2. スルーホール密度: ≥ 60 穴/平方インチ (930,000 穴/m2)。
3. ワイヤ幅/間隔 (L/S) : ≤100μm/100μm;
4. 配線密度: ≥ 117 インチ/平方インチ (46cm/cm2)。
