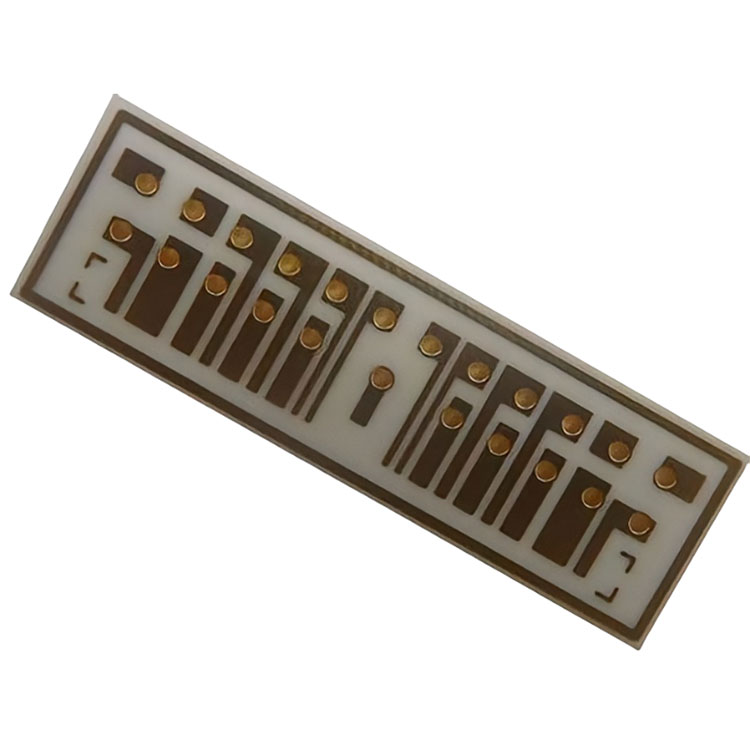

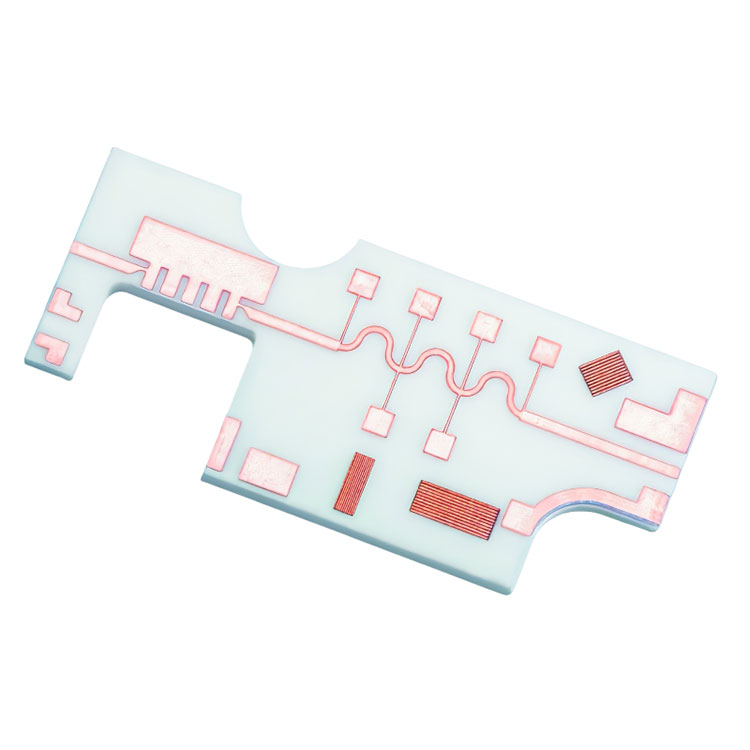

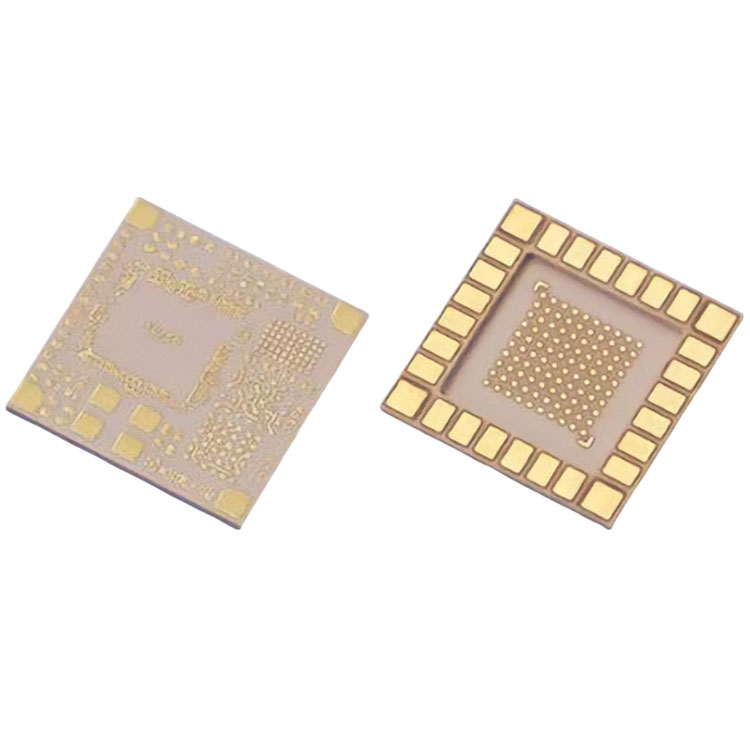

センサー セラミック PCB

高品質の深センセンサーセラミックPCBサプライヤーはHongxindaです。中国センサー セラミック PCB は、特に要求の厳しい高性能電子アプリケーションにおいて、優れた性能と信頼性を提供する先進的な回路基板です。ガラス繊維やエポキシ樹脂などの有機材料から作られた従来のセンサー セラミック PCB とは異なり、最新の販売センサー セラミック PCB はセラミック材料から作られており、独特の特性と機能を備えています。

お問い合わせを送信

製品説明

中国のセンサー用セラミック基板メーカーとして、試作から量産までお客様をサポ​​ートいたします。最新のセンサー セラミック PCB とトランスデューサーは、PCB の重要なコンポーネントであり、電子システムが周囲と連携し、周囲に反応することを可能にします。センサーは、温度、圧力、光、動きなどの物理的状態を監視し、これらのアナログ信号を PCB 処理用の電気信号に変換します。卸売用のセンサー セラミック PCB は、環境監視から産業オートメーションから家庭用電化製品に至るまで、さまざまな用途に使用されています。


基本情報:

製品名: センサーセラミック PCB

板厚(mm):0.25/0.38/0.5/0.635/1.0/1.5/2.0/2.5/3.0mm

層番号:1-2L

ベース銅の厚さ(um):18-300um(0.5-8.5オンス)

最小トラック幅/スペース(mm):0.075mm

最小穴サイズ:0.06mm(PTH)

仕上げ穴公差(mm):0.05mm(NPTH)

外形公差(mm):0.05mm

穴公差: +/-0.05mm

トラックからボードエッジまでの最小スペース:0.2mm

仕上がり板厚:(0.25-0.38mm)+/-0.03mm


センサーセラミック PCB の利点:

セラミック回路基板には多くの利点があり、その中には、高温耐性、高い電気絶縁性能、低い誘電率と誘電損失、大きな熱伝導率、優れた化学的安定性、および部品の熱膨張係数が類似しているという特徴があります。
